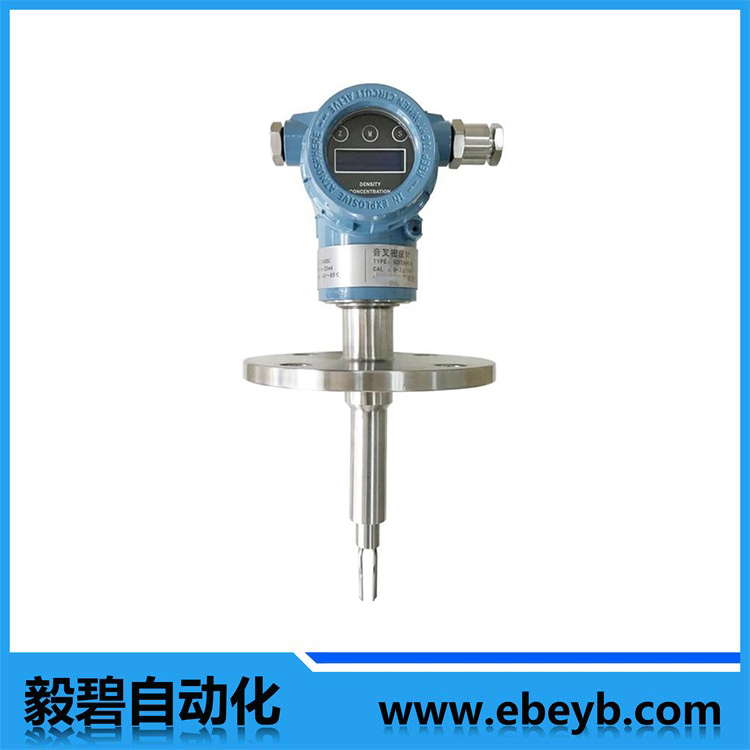

一、介紹

EB5300 音叉密度計用于測量罐體和管道中液體介質的密度。密度測量是產品生產工藝中重要的過程控制，音叉密度計可用作固含量或濃度值等其他質量控制參數的指示器?？蓾M足用戶對密度、濃度、固含量的多種測量要求。

二、工作原理

EB5300 系列在線密度、濃度計，是使用聲波頻率信號源對金屬音叉進行激勵，并使音叉處于中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關系，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂； 而濃度則根據對應液體密度和濃度的關系式可計算出20℃溫度下的濃度值。

三、優點和缺點

1、******一體化的“即插即用，免維護”式數字測量，可用于監測和控制；

2、可連續測量；

3、沒有可動部件，維護量少；

4、長桿型適于在開口罐和密封罐中使用，長桿的長度***大可達 4 米；

5、提供包括 316L、哈 C、鋯等材質；

6、密度、標準密度或特殊計算值 （固體百分比、API、比重等）、4–20 mA輸出；

7、提供溫度傳感器；

8、通過防爆認證；

9、允許存在少量固體和氣泡；

10、不易受溫度、壓力影響；

11、直插式密度計適于在高管道壓力下工作；

12、該密度計用于測量易結晶、結垢介質時效果不理想。

四、技術參數

1、測量范圍：0–3 g/cm3 (0 – 3000 kg/m3)

2、標定范圍：0–3g/cm3 (0 – 3000 kg/m3)

3、測量精度：± 0.003g/cm3 (± 2 kg/m3)

4、重復性：± 0.0002g/cm3 (± 0.2 kg/m3)

5、操作溫度范圍：-50℃~ +120℃

6、***大工作壓力：207 bar (3000psi)

7、流體粘度范圍：0–20000cP

8、溫度系數：小于0.1 kg/m3/℃(校正后)

9、壓力影響：可忽略不計

10、內置溫度傳感器：PT100

11、接液材質：316L不銹鋼、哈氏合金、鋯

12、叉體涂層：標準型，PTFE或電解拋光

13、供電電源：24VDC，≥50 mA

14、模擬信號輸出：4 -20 mA，0-1000Hz，RS485 Modbus RTU

15、輸出精度(20℃)：讀數的± 0.1%或± 0.05% FS

16、輸出重復性(-40 ~ +85℃)：± 0.05% FS

17、過程連接：螺紋、法蘭、卡箍

18、防護等級：IP65

19、外殼：鋁合金

五、典型應用

典型行業包括，石油化工行業，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。

六、選型表

七、尺寸圖

1、法蘭連接尺寸圖

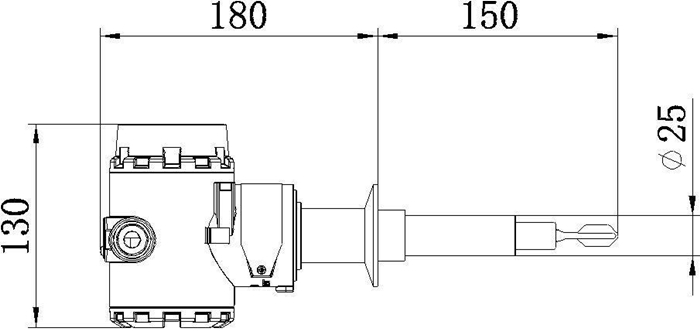

2、卡箍連接尺寸圖

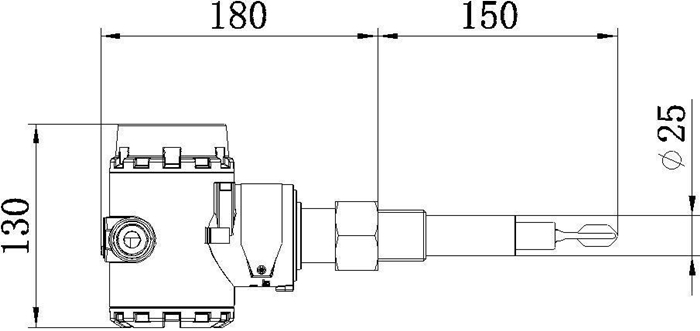

3、螺紋連接尺寸圖

備注：以上插入長度***大可達4m

八、安裝

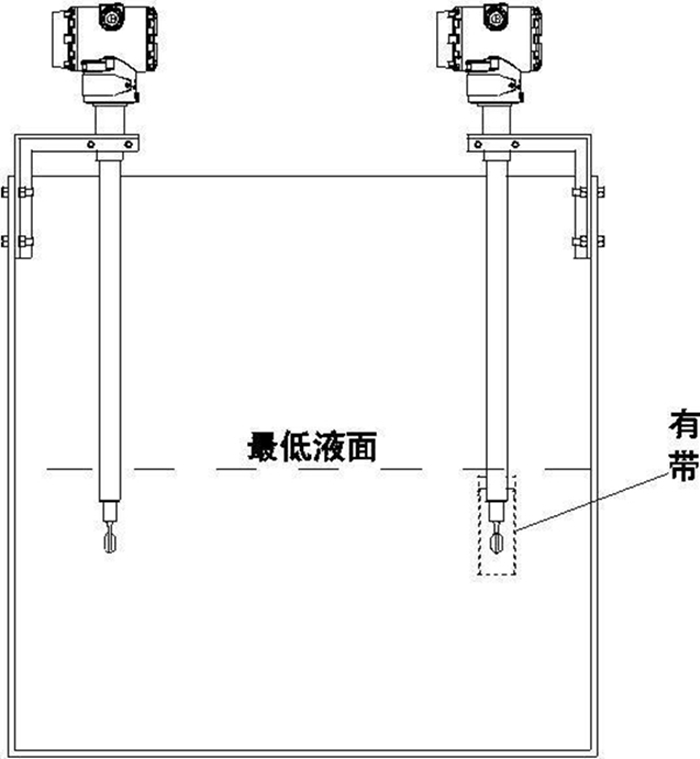

1、敞口池

注：敞口池或開口罐安裝時，采用支架固定，音叉叉體須***在***低液面以下才能測量，當敞口 池或開口罐中有攪拌時，需要帶防護罩，這種安裝方式音叉插入桿較長，***長可做到 4 米。

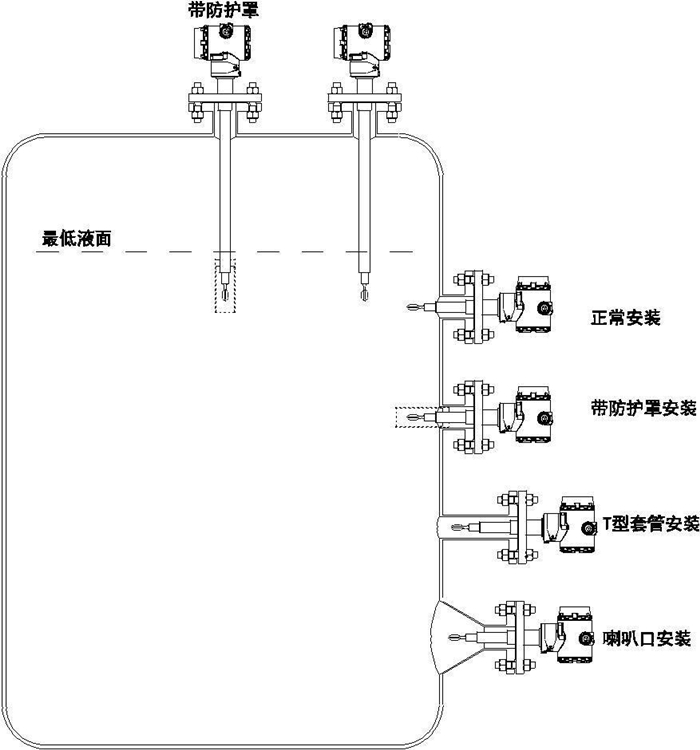

2、開口罐安裝

注：

A、 罐體頂部安裝時，與敞口池安裝類似，音叉叉體應在液面以下，有攪拌時需帶防護罩，一般針對只有頂部開口的罐或埋地罐。要改變插入深度，可以使用一段帶有法蘭的支座。

B、 音叉密度計的叉體部分不是全封閉的。管壁或容器壁會對流體產生的邊界效應加上測量介質本身的粘度效應，這些效應會對傳感器的測量校準產生一定的影響。為了克服這些，針對不同的環境，我們總結設定了安裝方式和管徑，方便在相同條件下 的選型。 罐體側面安裝時，無攪拌時，音叉叉體可直接伸入罐內；有攪拌無沉淀時，可用防護罩或T型套管安裝，音叉叉體在防護罩或 T 型套管內；有攪拌還有沉淀時，采用喇叭口安裝。

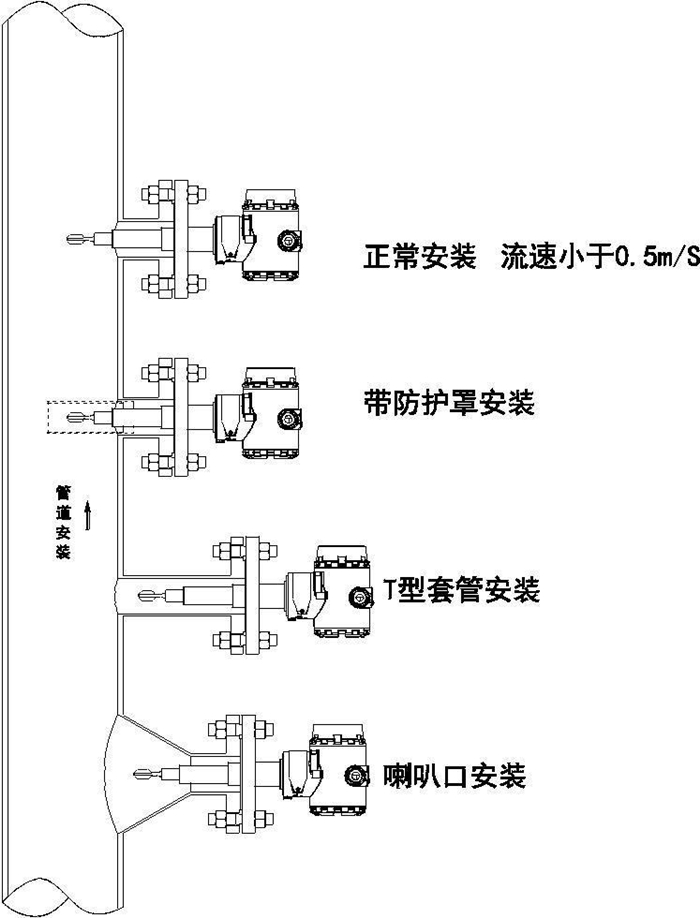

3、管道安裝

注： 音叉密度計的叉體部分不是全封閉的。管壁或容器壁會對流體產生的邊界效應加上測量介質本身的黏度效應，這些效應會對傳感器的測量校準產生一定的影響。為了克服這些，針 對不同的環境，我們總結設定了安裝方式和管徑，方便在相同條件下的選型。 對于管道安裝，流速為 0 .5m/s 以 內時，音叉叉體可直接伸入管道內；流速超過 0 . 5m/s 且 無沉淀時，可用防護罩或 T 型套管安裝，音叉叉體在防護罩或 T 型套管內；有沉淀時，采用喇叭口安裝。任何時候，叉體開 口方向應處于垂直方向，以避免沉淀物或氣泡堆積在叉體上。

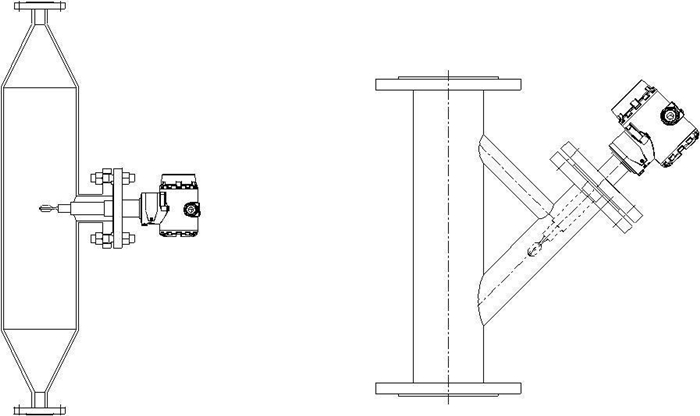

注：當主管道口徑較小時，可使用變徑安裝，如左圖。 當管道流速較高，有沉淀且有氣泡時，采用右圖安裝，右圖部分可作為附件提供，其典型應用為脫硫石灰漿密度測量領域。

九、注意事項

由于工藝流程的需要，EB5300音叉密度計經常安裝在工作條件較為惡劣的現場。為了盡可能減少密度傳感器工作條件的惡劣程度，需要注意以下事項：

1、音叉密度計應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方。

2、被測介質不容許結冰，否則將損傷傳感元件，導致音叉密度計損壞。

3、防止與腐蝕性或過熱的被測介質相接觸。

4、要防止渣滓在罐體內沉積。

5、應輕拿輕放以防碰壞音叉密度計。

6、禁止直接摔放儀器。

7、禁止測量強腐蝕性液體。

8、禁止儀器在額定壓力以上工作。

9、禁止壓力測試超過指定測試壓力。

10、須知儀器適用于所有防爆場合。

11、須知禁止在音叉密度計安裝時焊接管道。
