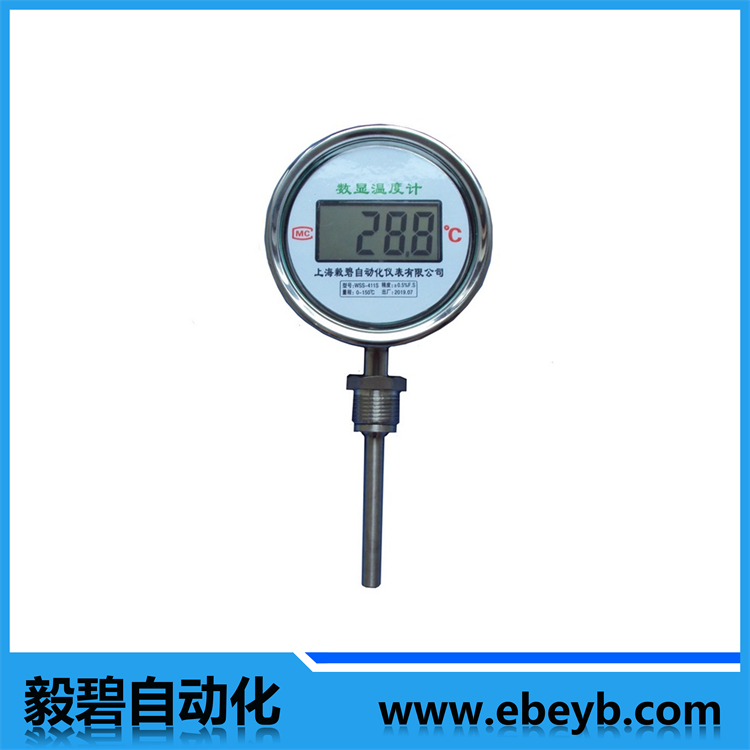

- 商品名稱：數字式雙金屬溫度計
- 添加時間：2020-03-07 23:08:14
一、介紹
數字雙金屬溫度計是一種測量中低溫度的現場檢測儀表。數字雙金屬溫度計可以直接測量各種生產過程中的-50℃～+200℃范圍內液體、蒸汽和氣體介質溫度。
數字式雙金屬溫度計表頭采用高精度、超低功耗集成電路和寬溫型液晶顯示器，內置高能量電池連續工作≥2年無需敷設供電電纜，是一種精度高、穩定性好、適用性極強的新型現場溫度顯示儀。是傳統現場指針雙金屬溫度計的理想替代產品。
二、工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
三、主要技術參數
1、產品執行標準：JB/T 8803-2015
2、標度盤公稱直徑：100
3、測量范圍 ：-50~+200℃
4、精度等級：0.5
5、分辨率：0.1℃
6、熱響應時間：≤40s
7、防護等級：IP55
8、角度調整誤差 應不超過其量程的1.0％
9、回差： 溫度計回差應不大于基本誤差限的******值
10、重復性： 溫度計重復性極限范圍切應不大于基本誤差限******值的1／2
四、選型編碼
EB- | 上海毅碧自動化儀表有限公司 | |||||
系列號 | WSS | 雙金屬溫度計 | ||||
表盤公稱直徑 | -4 | Φ100 | ||||
結構形式 | 0 | 軸向（直型） | ||||
1 | 徑向（角型） | |||||
安裝固定形式 | 0 | 無固定裝置 | ||||
1 | 可動外螺紋 | |||||
2 | 可動內螺紋 | |||||
3 | 固定螺紋 | |||||
4 | 固定法蘭 | |||||
5 | 卡套螺紋 | |||||
6 | 卡套法蘭 | |||||
SX | 數顯 | |||||
五、規格型號
1、軸向型數字式雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-400SX | -50-200 | 1.0 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ6 Φ8 Φ10 Φ12 Φ14 | 75 100 150 500 750 1000 *** | 無固定裝置 |
WSS-401SX | 可動外螺紋 | |||||
WSS-402SX | 可動內螺紋 | |||||
WSS-403SX | 固定螺紋 | |||||
WSS-404SX | 固定法蘭 | |||||
WSS-405SX | 卡套螺紋 | |||||
WSS-406SX | 卡套法蘭 | |||||
2、徑向型數字式雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-410SX | -50-200 | 1.0 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ6 Φ8 Φ10 Φ12 Φ14 | 75 100 150 500 750 1000 *** | 無固定裝置 |
WSS-411SX | 可動外螺紋 | |||||
WSS-412SX | 可動內螺紋 | |||||
WSS-413SX | 固定螺紋 | |||||
WSS-414SX | 固定法蘭 | |||||
WSS-415SX | 卡套螺紋 | |||||
WSS-416SX | 卡套法蘭 | |||||
