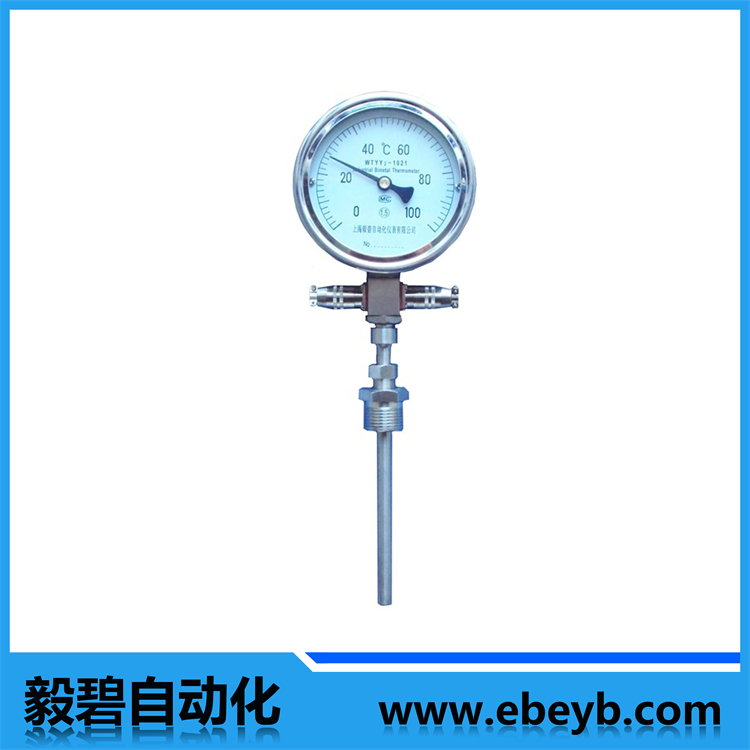

- 商品名稱：WTYY系列遠傳溫度計
- 添加時間：2020-03-01 12:26:42
聯系郵箱：ebauto18@126.com
一、功能特點介紹
WTYY系列遠傳溫度計是在雙金屬溫度計的基礎上，將鉑電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以雙金屬溫度計為基本測溫儀表的遠傳、防爆、防震、電接點、溫度信號變送等多功能、系列化溫度儀表。
二、基本技術參數
1、環境溫度:-10～+55℃
2、相對濕度:5～95％
3、指示準確度:1.5級
4、時間常數:9秒(包聚四氟乙烯時為34秒)
5、熱電阻分度號:Pt100
6、熱電阻允差:A級
7、熱電阻熱響應時間:τ0.5=35秒(包聚四氟乙烯時為45秒)
8、量程：-40～80℃，0～50 ℃，0～100℃，0～150℃，0～200℃，0～250℃，
0～300℃，0～400℃，0～500℃，0～600℃
三、型號編制
WTY | 規格 | 內容 | |||||
遠傳溫度計 | Y | 遠傳(Y2→雙支電阻) | |||||
Z | 防震(YP→并聯式) | ||||||
X | X→單接點 X1→上下限 X2→雙上限 | ||||||
S | 變送器 | ||||||
- | 1 | 小型指示 | |||||
0 | 單指示 | ||||||
2 | ***高指示 | ||||||
1 | Φ60mm | ||||||
2 | Φ80mm | ||||||
3 | Φ100mm | ||||||
5 | Φ150mm | ||||||
| | 0 | 軸 向 | |||||
1 | 徑 向 | ||||||
2 | 嵌 裝 | ||||||
3 | 掛 裝 | ||||||
5 | 萬 向 | ||||||
WTY | □ | - | 1 | □ | □ | □ | |
注：1、電接點、熱電阻或溫度變送器的出線裝置一般位于表頭下部，變送器出線裝置采用防爆接線盒出線裝置。
2、嵌裝和掛裝型隔爆溫度計，接線盒須***安放在測溫元件上部，嚴禁放于表頭下部。
3、嵌裝和掛裝本安防爆溫度計，接線盒一般安放在表頭下部，也可以根據需要安放在測溫元件上部。
4、當儀表量程上限大于等于300℃時，安裝螺紋由不銹鋼材料制造，同時安裝螺紋至表頭尺寸h=100毫米；當儀表量程上限小于300℃時，安裝螺紋由H62黃銅制造h=60毫米。
四、型號編制說明
1、編號中斜杠“／”前面為型號部分，按《工業自動化儀表產品型號編寫原則》的規定編寫，“／”后面為規格部分，由我廠自行約定，若設計選型時因字符太長無法填寫，可與我廠聯系約定其它代號。
2、編號第一節中的儀表功能為基本功能，若要選擇一項以上功能，請在編號中增加第三節“功能組合”，其中防震、電接點和***高指示三者之間只能選擇一種功能，防爆與電接點兩者功能也不能組合。
3、附加說明請注明軟尾管材料、出線裝置型式、是否帶保護套管、防爆儀表出線方式、熱電阻分度號等以及其它要說明的內容。
例如：WTYY-1033-X2-F 0～100℃ Φ12*300*10M HW M27*2 帶護套管 軟管 Pt100左接線盒表示：該溫度計為液體壓力式帶電接點雙上限報警熱電阻遠傳溫度計，且?guī)Х栏坠?，其具體尺寸為：防腐套管直徑12mm，插入深度300mm，軟管尾長10M。鉑熱電阻Pt100，左接線盒引線，安裝螺紋為活動外螺紋M27*2。
