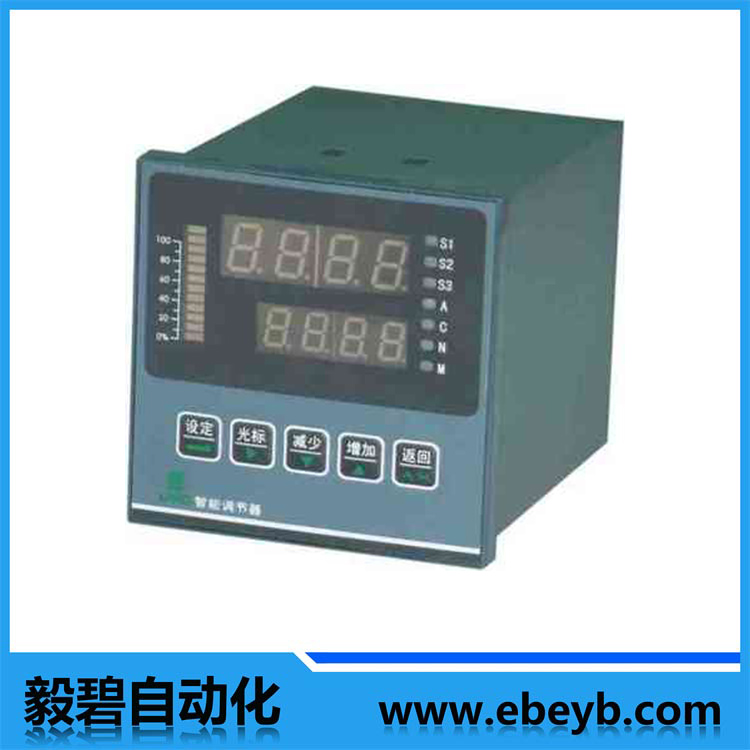

外形尺寸

B
  F
  H
  Q
  I
  W

 面板尺寸 160×80   開孔 152×76 深度 80mm （橫式）
  面板尺寸 80×160 開孔 76×152 深度 80mm （立式）
  面板尺寸 96×96  開孔   92×92  深度 120mm
  面板尺寸 72×72  開孔   68×68  深度 120mm
  面板尺寸 96×48  開孔   92×45  深度 120mm （橫式）
  面板尺寸 48×96  開孔   45×92  深度 120mm （立式）

顯示方式

2
  3
  4
  5
  6
  7

雙數顯（PV測量值+SV給定值）
  三數顯（PV+SV+FV閥位量）
  雙數顯+單光柱（PV+SV+FV光柱閥位量）
  單數顯+雙光柱（PV+SV光柱+FV光柱閥位量）
  雙數顯+雙光柱（PV+SV+CV光柱控制量+FV閥位量）
  單數顯+三光柱（PV+PV光柱+SV光柱控制量+CV光柱控制量）

控制輸出

K
  J

正反轉電信號可控硅輸出（小于16A的負載）
  正反轉開關量繼電器輸出（觸點小于5A/220VAC）

輸入信號

R
  Z
  I
  V
  A
  X

熱電偶 （K-E-T-J-B-S-N-EA，單一分度號時，請標明）
  熱電阻 （Pt100-BA1-BA2-Cu50-Cu100單一分度號時，請標明）
  線性DC.mA信號 （0-10mA 0-20mA   4-20mA）
  線性DC.V信號 （0-5V 1-5V）
  以上兼容
  用戶指定

閥位輸入
  （選此項儀表帶
  伺服放大器功能）

N
  0
  1
  2
  3
  4

無閥位信號輸入
  0-5V
  1-5V
  0-10mA
  4-20mA
  兼容0~4項

報警能力

N
  1
  2

無報警輸出
  測量值越限報警
  手動狀態輸出

附加能力
  （多種功能，重復標注）

M
  E
  G
  U
  V
  EM1
  EM2
  O
  S
  B

手/自無擾動切換
  斷線報警輸出（斷線報警時儀表保持輸出狀態）
  在線自整定
  光電隔離過程量變送輸出
  5V直流電壓輸出供閥位電位器用
  24V電壓輸出供變送器用
  遠程手動儀表實現閥位跟蹤
  遠程手動，儀表實現無擾動切換內外給定
  通訊接口RS485
  對單機正反轉自動識別功能

工作電源

A
  D

交流220V（不寫時默認）

24V.DC供電
