- 商品名稱：智能氣動操作器
- 添加時間：2020-02-26 14:44:57
聯系郵箱：ebauto18@126.com
智能氣動操作器的詳細介紹

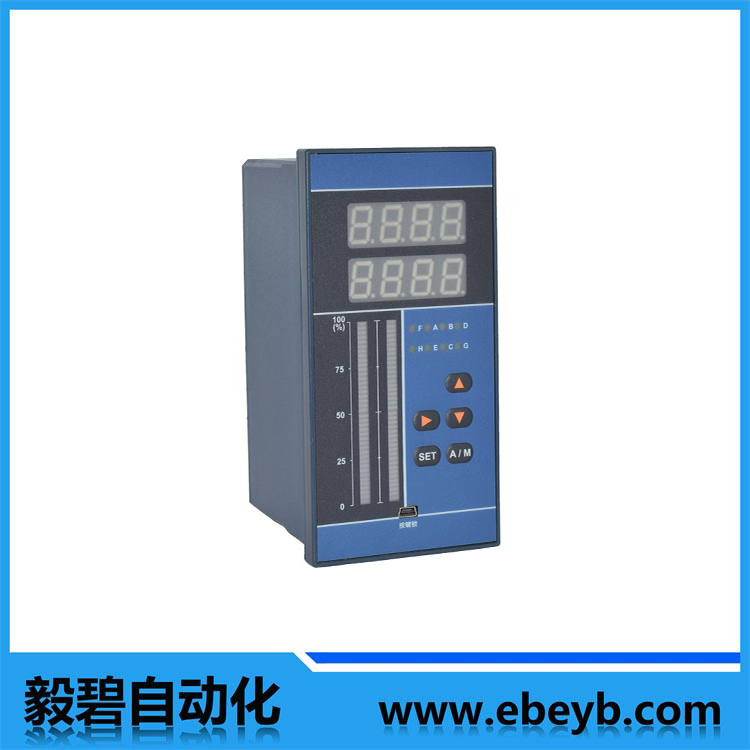

SFQ3000智能氣動操作器是一臺包含伺服放大器和手動操作器兩個功能的操作單元，它直接接收上位機系統或調節器的控制信號和閥位反饋信號，控制輸出線性電流或電壓信號直接驅動氣動執行機構來完成對控制閥門開度的動作，并報警，狀態輸出等工作。一旦調節器或上位機失效，可由本控制器替代進行手動操作直接驅動氣動執行機構控制閥門開度。儀表能自動跟隨輸入值進行模擬量控制輸出，實現自動/手動無擾動切換及切換限幅功能。配帶的串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
SF□□--3□□□/□□ | ||||||||||
類別 | Q | 輸出為電流信號（一般驅動氣動閥或輸出給伺服放大器）Q操即氣動操作器 | ||||||||
外形尺寸 | B | 面板尺寸 160×80 開孔 152×76 深度 80mm （橫式） | ||||||||
輸入信號 | 0 | 無此選項 | ||||||||
控制輸出 | 2 | 0-10mA | ||||||||
閥位輸入 | 2 | 0-10mA | ||||||||
閥位輸出 | 0 | 無此選項 | ||||||||
狀態輸出 | 0 | 無狀態輸出 | ||||||||
附加能力 | Z | 光柱閥位指示 | ||||||||
工作電源 | A | 220VAC，可不寫 | ||||||||
注：在選型儀表產品時，儀表的輸入信號與閥位輸出應同時選取，系統才可以起到自動控制作用。
技術參數：
※ 測量精度：0.2%FS±1個字
※ 顯示方式：直條光柱、數字窗口同時顯示（PV、SV、CV）
※ 報警功能：上限,下限,上上限,下下限,上限單回差,下限單回差等十來種報警方式
※ 輸入特性：0-10mA：500Ω，4-20mA；250Ω，DC.V≥2KΩ
※ 控制方式：連續電流4~20mA輸出控制
※ 閥位輸入：直流電壓（1~5V或0~5V）或直流電流（0~10mA或4~20mA）
※ 閥位輸出：直流電壓（1~5V或0~5V）或直流電流（0~10mA或4~20mA）
※ 報警觸點：5A/220VAC（***大）
※ 工作電源：220VAC或24VDC
※ 工作環境：溫度0~50℃，相對濕度≤85%，無腐蝕氣體，無強烈震動場合
