- 商品名稱：中長圖真彩無紙記錄儀
- 添加時間：2020-02-26 13:47:41
聯系郵箱：ebauto18@126.com
中長圖真彩無紙記錄儀的詳細介紹

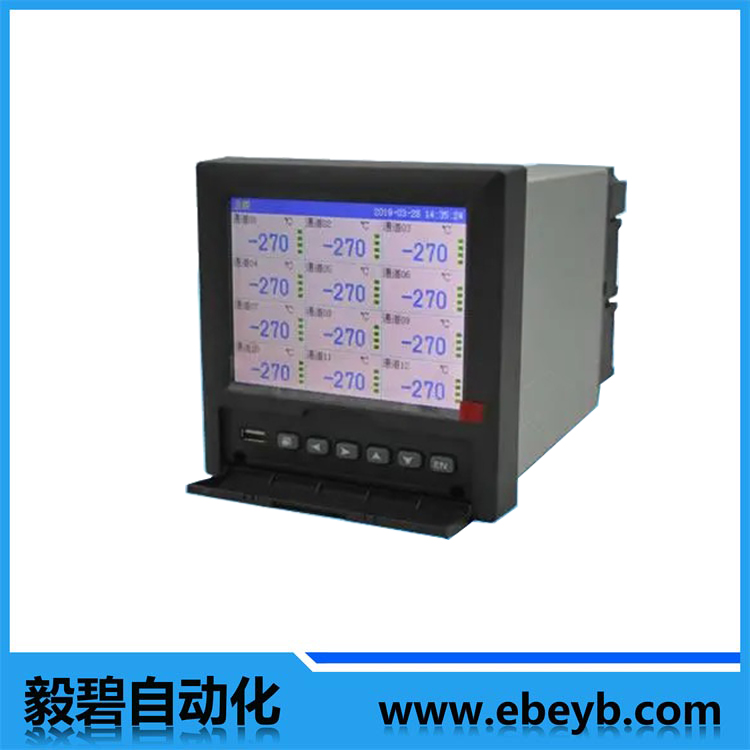

LVPR400中長圖真彩無紙記錄儀可以對40通道不******型測量信號進行全隔離采樣、記錄和通訊遠傳，并能夠完成多達30路可組態繼電器觸點輸出和12通道配電輸出。
LVPR400采用LINUX操作平臺、中文視窗框架結構，優化的軟件處理技術，模塊化整體結構使應用更加方便可靠。
豐富的顯示界面---LVPR400采用進口10.4寸高亮度真彩液晶顯示器，分辨率640×480，顯示畫面多樣。
簡捷明了的操作---全中文組態菜單，全中文操作界面，用戶極易上手操作。軟件密碼鎖保證用戶組態安全。
大容量的數據存儲---本機存儲容量為64M字節CF電子硬盤，40通道數據和時間***長可以記錄1680天（記錄間隔4分鐘）。斷電后數據可長久保存。
方便的數據轉存---本機保存的數據通過換插CF存儲卡可安全轉移到管理計算機或掌上電腦（PDA）上，使用盤古數據分析軟件可以進行歷史曲線和數據的分析與打印。
強大的網絡功能---可選RS-232C通訊接口、RS-485通訊接口和10M速率ETHERNET以太網接口，支持上位機遠程組態和數據管理，也可以通過MODEM電話撥號或無線數據傳輸方式進行遠程監控管理。具有打印驅動，可以直接連接微型打印機，打印指定時間段的實時或歷史數據、曲線。除支持本公司的LD2000實時監控軟件外，還支持IFLX、組態王、MCGS等流行專業組態軟件。
標準的外形尺寸---LVPR400通道彩色中長圖無紙記錄儀外形為288×288×280mm，開孔尺寸281+1×281+1mm。
LVPR40①-②③④⑤⑥⑦ | ||||||||
①顯示屏 | 0 | 0 彩屏 外形288×288 開孔281×281×280 | ||||||
②輸入通道數 | A | 8路輸入通道選A | ||||||
③繼電器 | 0 | 不需要報警繼電器輸出 | ||||||
④通訊功能 | 0 | 無通訊功能 | ||||||
⑤打印功能 | 0 | 無打印功能 | ||||||
⑥配電輸出 | 0 | 無配電輸出 | ||||||
⑦增加內存存儲量 | 0 | 標準配置64M內存 | ||||||
注：如流量積算需溫度、壓力補償時，應加選溫度、壓力補償輸入通道各一個。
功能特點： ※ 采用進口10.4寸真彩液晶圖形顯示屏，CCFL背光、分辨率640×480，高亮度，無視角 ※ 電子硬盤存儲歷史數據，掉電******丟失數據；根據記錄間隔的不同，可存儲7天至1680天的數據 ※ 全隔離wn****輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可 ※ 顯示工程量數據的數值范圍更寬，可顯示5位數值：-1999~19999 ※ 可以中文菜單組態、顯示工程位號，工程單位 ※ 擁用多種高級算法，可以對水、油、液體、一般氣體、蒸氣、天然氣等流量參數進行累積、溫壓補償、熱能積算 ※ 具有超限報警顯示，可以指示各路通道的下下限、下限、上限、上上限報警信息并通過可組態繼電器觸點輸出 ※ 標準串行通訊接口：RS-485和RS-232C；采用標準開放的Modbus通訊協議 ※ 具有10M ETHERNET標準RJ45接口 ※ 具有RS-232C串行微型打印接口，可以打印任意時間段的記錄數據和曲線 ※ 采用新型開關電源，能在交流電源85VAC~265VAC范圍內正常工作 ※ 提供變送器用+24VDC隔離配電輸出，方便用戶使用 ※ 模塊化儀表結構，方便用戶檢修；金屬外殼，允許在惡劣的環境下使用 ※ 輸入信號：全隔離wn****輸入：LVPR400系列儀表允許多達40路不******型的信號直接輸入，通道間全隔離，隔離電壓大于400V ※ 輸出信號：提供24VDC傳感器配電；多至30路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）；可組態報警輸出：上上限、上限、下限、下下限 ※ 通訊、打?。和ㄓ嵔涌冢篟S-232C、RS-485和ETHERNET RJ45；波特率：1200、2400、9600、57600（RS-232C、RS-485）10M（ETHERNET）；打印接口：RS-232C直接連接微型打印機 ※ 記錄時間：記錄間隔：1、2、5、10、15、30、60、120、240秒九檔任選；記錄長度：40筆記錄，7天/30筆（記錄間隔4分）（配64M電子硬盤） ※ 精度：±0.2%FS ※ 顯示方式：640×480點陣、高亮度、大屏幕、無視角進口10.4寸真彩圖形液晶顯示屏，CCEL背光 ※ 保護方式：內置電子硬盤保護參數和歷史數據，斷電后可長久保存 ※ 供電電源：開關電源85VAC-265VAC，50Hz±5% |
