- 商品名稱：浮球液位開關
- 添加時間：2023-08-24 14:36:46
聯系郵箱：ebauto18@126.com

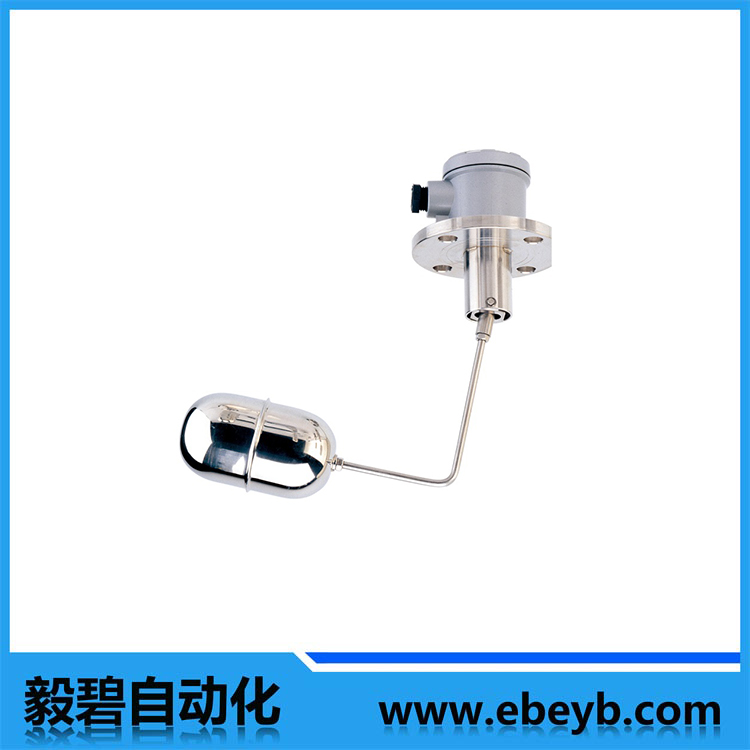

Eby-UQK-10型浮球液位開關是一種常用的液位測量設備，它廣泛應用于各種工業領域，用于監測和控制液體的液位。本文將詳細介紹浮球液位開關的工作原理、結構組成、優點和應用范圍。
一、工作原理
浮球液位開關的工作原理基于浮力和重力的作用。液體的液位高度改變時，浮球會隨之上浮或下沉，從而改變開關的狀態，從而實現液位的測量和控制。
當液位升高至浮球的位置時，浮球受到浮力的作用，會上浮到一定位置。浮球上部連接有導程桿或開關，導程桿會隨之上移，或開關由關閉狀態變?yōu)榇蜷_狀態。這樣，浮球液位開關會輸出一個信號，用于指示液位已經到達或超過了設定的高度。
當液位下降至浮球以下時，浮球因?yàn)橹亓ψ饔枚鲁?，?dǎo)程桿或開關會隨之下移或由打開狀態恢復為關閉狀態。這時，浮球液位開關會再次輸出信號，指示液位已經低于設定的高度。
浮球液位開關通過浮球的浮力和重力的變化，來實現對液位高度的監測和控制。
二、結構組成
浮球液位開關主要由浮球、導程桿、密封箱和電氣控制部分組成。
1. 浮球：浮球通常由具有******浮力的材料制成，如塑料或不銹鋼。它的大小和形狀會根據特定應用而定，以保證在液位變化時能夠準確感知。
2. 導程桿：導程桿連接在浮球上部，它用來傳遞浮球運動的變化，當浮球上浮或下沉?xí)r，導程桿會相應地上移或下移。
3. 密封箱：密封箱是保護浮球和導程桿的外殼，它的主要功能是防止液體滲入和保護內部元件免受環境影響。
4. 電氣控制部分：電氣控制部分通常包括一個開關器件，用于感知浮球上浮和下沉的狀態變化，并輸出相應的信號。這個開關器件可以是機械式的開關，也可以是電子式的開關，具體的選擇取決于應用需求。
三、優點
浮球液位開關具有以下幾個優點：
1. 簡單可靠：浮球液位開關的結構相對簡單，操作可靠，幾乎不需要進行維護。
2. 易于安裝：浮球液位開關通常通過螺紋接頭或法蘭連接到容器上，安裝方便，無需其他復雜的設備或工具。
3. 多種材料選擇：根據液體的特性和工作環境的要求，可以選擇不同材質的浮球和密封件，如不銹鋼、聚丙烯等，以適應不同的工況。
4. 適用范圍廣：浮球液位開關適用于各種液體介質，如水、油、酸堿溶液等。因此，它被廣泛應用于化工、石油、水處理等領域的液位監測和控制。
四、應用范圍
浮球液位開關適用于各種液位控制和報警應用，例如：
1. 水處理：用于水池、水箱、水泵等設備的液位控制和保護。
2. 石油和化工：用于儲罐、管道、反應釜等液體儲存和處理設備的液位監測。
3. 食品和制藥：用于液體和固體物料的流量控制和傳輸過程中的液位監測。
4. 自動化控制：用于自動控制系統中的液位調節和報警功能。
五、技術參數
被測介質 | 粉末、液體、顆粒狀固體 |
接點容量 | 50W SPST |
***高電壓 | 240VAC/200VDC |
***大切換電流 | 0.5A |
***大通電電流 | 1A |
導線規格 | PVC AWG22 /XLPE AWG22 |
***大工作壓力 | ATM、4kg/cm2、4kg/cm |
工作溫度 | -20~110℃ |
材質 | PP/PVDF |
總結:
總之，浮球液位開關是一種簡單可靠的液位測量設備，它通過浮力和重力的作用，實現對液體的液位監測和控制。它的結構簡單，安裝方便，適用于各種液位控制和報警應用，為工業領域提供了一種可靠的解決方案。
