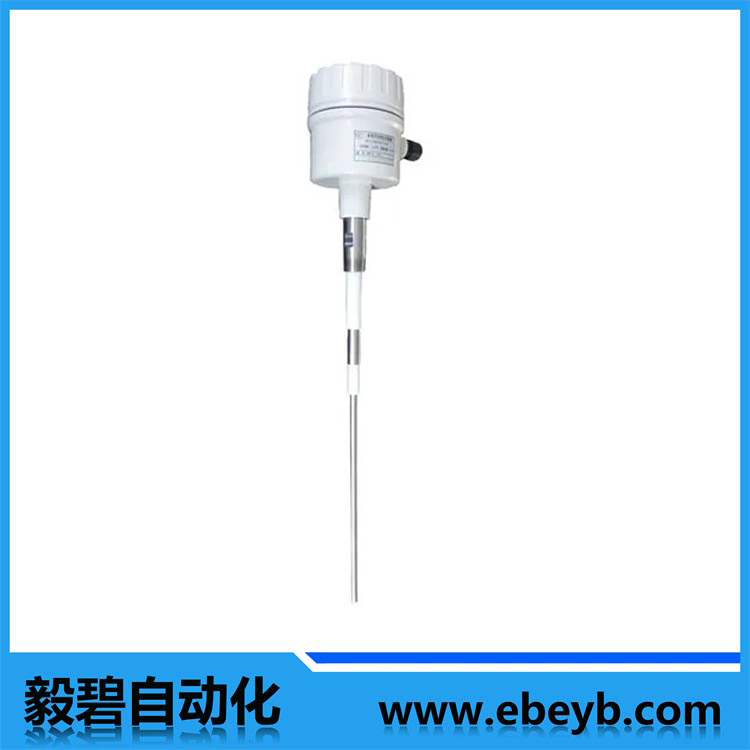

- 商品名稱：射頻導納物位開關
- 添加時間：2023-08-23 17:02:24
聯系郵箱：ebauto18@126.com
信息詳情
產品概述
射頻導納物位開關是一種用于監測物料物位的設備，通過射頻技術實現物料存在與否的判斷，并控制相關工藝過程。射頻導納物位開關在工業領域廣泛應用，可以有效、準確地監測物料的位置，提高生產效率和安全性。
一、原理
射頻導納物位開關的工作原理基于射頻電路的導納特性。當物料靠近感應線圈時，物料的存在會引起射頻電路的導納值發生明顯變化。通過檢測導納值的變化，射頻導納物位開關可以判斷物料的存在與否，并根據物位高度控制相關的工藝過程。
射頻導納物位開關通常由射頻振蕩器、感應線圈、信號處理單元和控制單元等組成。射頻振蕩器產生穩定的射頻信號，感應線圈用于感應物料的存在，并通過感應線圈的電感變化來檢測導納變化。信號處理單元接收和處理感應線圈傳輸?shù)纳漕l信號，根據導納值的變化確定物位高度，并將結果傳遞給控制單元，控制相關的工藝過程。
二、結構
射頻導納物位開關的結構通常包括以下幾個組件：
1. 射頻振蕩器：作為射頻信號的源頭，產生穩定的射頻信號。
2. 感應線圈：用于感應物料的存在，通常是一個線圈或天線。
3. 信號處理單元：接收感應線圈傳輸?shù)纳漕l信號，并根據導納值的變化來確定物位高度。
4. 控制單元：根據物位高度判斷結果，控制相應的工藝過程，例如輸送機、閥門或泵等。
產品特點
非接觸式測量：物料與設備不直接接觸，避免了傳感器磨損和腐蝕的問題，延長了設備壽命。
1. 快速響應：射頻導納物位開關可以及時響應物料的存在與否，提高生產效率和安全性。
2. 高可靠性：射頻導納物位開關的工作原理簡單可靠，適用于各種物料的監測。
3. 高度可調節：可根據工藝要求調整射頻導納物位開關的靈敏度和觸發閾值。
4. 廣泛適用性：射頻導納物位開關適用于固體、液體和粉體等不同形態的物料監測。
產品應用
1. 粉體物料監測：射頻導納物位開關可以用于儲料倉、爐料倉等容器中粉體物料的物位監測，確保物料供給的及時性和穩定性。
2. 液體物位監測：射頻導納物位開關可應用于液體儲罐、反應釜等容器的物位監測，實時監測液位高度，并控制相應的泵或閥門操作。
3. 物料流量控制：結合流量傳感器，射頻導納物位開關可以實現對物料流量的監測和控制，確保生產過程的穩定性和安全性。
4. 自動化生產線：射頻導納物位開關可以與自動化設備集成，實現物位的實時監測和自動控制，提高生產效率和質量。
技術參數
被測介質 | 石油、化工、治金、醫療、電力、食品 |
電源 | 220VAC 50/60HZ |
靈敏度 | ＜0.3pF |
探頭耐溫 | -184℃~260℃ |
電路部分耐溫 | -40℃~80℃ |
延時可調 | 0-30秒 |
消耗功率 | 4W |
失電保護模式 | 低位或高位故障報警，現場可調 |
安裝形式 | 法蘭…… |
防爆等級 | ExiaIICT4-CT6 |
型號規格表
UDK | 射頻導納物位開關 | |||||||||
2 | 24VDC | 供電方式 | ||||||||
3 | 220VAC | |||||||||
A | 標準靈敏度 | 電路單元靈敏度 | ||||||||
B | 高靈敏度 | |||||||||
0 | 無延時 | 時間延時 | ||||||||
1 | 帶延時 | |||||||||
Y | 一體式 | 儀表形式 | ||||||||
F | 分體式 | |||||||||
0 | G1 | 螺紋式 管螺紋 | 過程連接 | |||||||
1 | G1 1/4” | |||||||||
2 | G1 1/2” | |||||||||
3 | DN 40 PN1.6 | 法蘭式 | ||||||||
4 | DN 50 PN1.6 | |||||||||
5 | DN 80 PN1.6 | |||||||||
6 | 根據客戶需求 | |||||||||
P | 普通型 | 防爆等級 | ||||||||
D | 隔爆型 | |||||||||
B | 本安型 | |||||||||
01 | 標準型 | 電極形式 | ||||||||
02 | 高溫型 | |||||||||
03 | 平板型 | |||||||||
04 | 柔性探頭 | |||||||||
05 | 耐腐型 | |||||||||
重要性
射頻導納物位開關在工業生產中具有重要的意義。它的應用使物料的監測和控制更加準確和可靠，提高了生產過程的自動化程度和效率。通過實時監測物位高度，可以及時調整設備運行狀態，避免因物料過?；蛉笔Фl(fā)的生產事故和損失。此外，射頻導納物位開關還可以與其他生產設備集成，實現智能化的工業生產，為企業提供更高的競爭力。
總結
射頻導納物位開關是一種利用射頻技術來監測物料物位的設備。其工作原理基于射頻電路的導納特性，通過檢測導納值的變化判斷物料的存在與否，并根據物位高度控制相關工藝過程。射頻導納物位開關具有非接觸式測量、快速響應、高可靠性、高度可調節和廣泛適用性等特點。它在粉體物料、液體物料和物料流量控制等領域有廣泛的應用，并在工業生產中發揮重要作用。通過射頻導納物位開關的應用，工業生產過程的自動化程度和效率得到提高，為企業的發展提供了更多的機會和競爭力。
