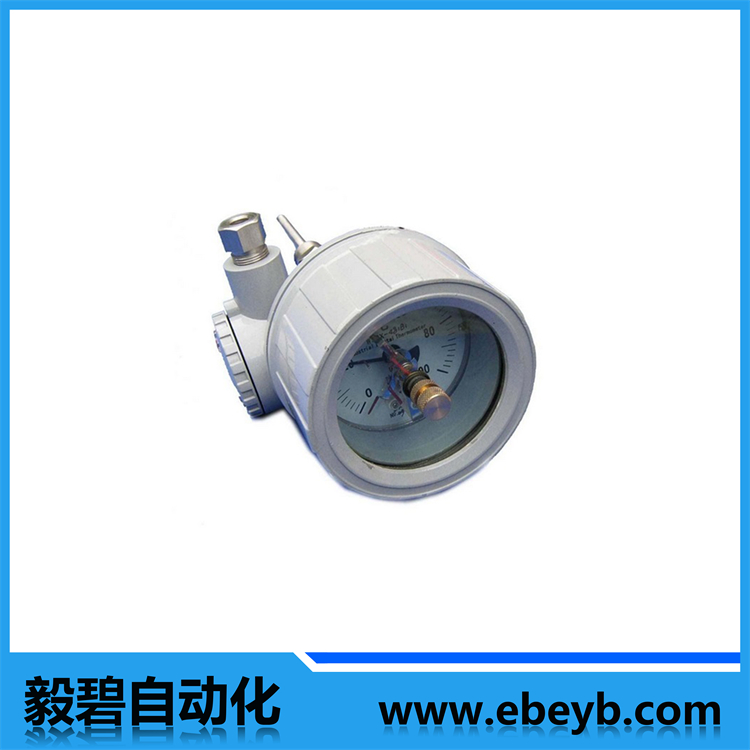

- 商品名稱：防爆型雙金屬溫度計
- 添加時間：2020-02-24 10:59:10
聯系郵箱：ebauto18@126.com
一、工作原理與應用
WSSX系列防爆電接點雙金屬溫度計外殼采用鋁合金制成，通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開，從而達到隔爆的目的。
防爆電接點雙金屬溫度計產品性能符合BG3836.1-2000《爆炸性氣體環境用防爆電氣設備 第1部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用防爆電氣設備 第2部分：隔爆型電氣設備"d"》的標準。
防爆電接點雙金屬溫度計帶有電接觸裝置—即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。
WSSX系列防爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。是石油，焦化，化工，醫藥等企業生產現場存在碳化物等爆炸物各過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面的溫度測量。
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警?？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。
二、特點
1、現場顯示溫度，直觀方便；
2、具有自動切斷電源和報警功能；
3、安全可靠，使用壽命長；
4、多種結構形式，可滿足不同要求
三、主要技術參數
1、產品執行標準：JB/T8803-1998、GB3836-83
2、隔爆等級： DIIBT4
3、標度盤公稱直徑： 100
4、精度等級： 1.5
5、熱響應時間：≤40s
6、防護等級：IP55
7、電氣參數
額定功率（VA） | ***高工作電壓（V） | ***大允許電流（A） |
10 | 220VAC | 0．7A |
24VDC |
8、絕緣電阻
額定電壓 | 直流試驗電壓（DC） | 絕緣電阻 |
24VDC | 100 | 7 |
220VAC | 500 | 20 |
9、正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
10、設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
11、切換差：切換差誤差應不超過基本誤差限的1．5倍。
四、型號命名
EB 上海毅碧自動化儀表有限公司 | |||||||||
W 溫度儀表 | |||||||||
S 金屬膨脹式 | |||||||||
S 感溫元件雙金屬片 | |||||||||
X 電接點結構 | |||||||||
表盤公稱直徑 4 100 | |||||||||
| | 位置特征 0 軸向（直型） 1 徑向（角型） 8 萬向（可調角型） | ||||||||
安裝固定裝置 0 無固定裝置 1 可動外螺紋 2 可動內螺紋 3 固定螺紋 4 固定法蘭 5 卡套螺紋 6 卡套法蘭 | |||||||||
隔爆等級ExdiiBT4 B | |||||||||
電接點位式調節 M 上下限 N 雙上限 P 雙下限 | |||||||||
EB | W | S | S | X | 4 | 1 | 1 | B | M |
五、型號及規格
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSSX-400B | -80-+40 -40-+80 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ130 | 75 100 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSSX-401B | ||||||
WSSX-402B | ||||||
WSSX-403B | 可動外螺紋 | |||||
WSSX-404B | ||||||
WSSX-405B | ||||||
WSSX-406B | 可動內螺紋 | |||||
WSSX-410B | ||||||
WSSX-411B | ||||||
WSSX-412B | 固定螺紋 | |||||
WSSX-413B | ||||||
WSSX-414B | ||||||
WSSX-415B | 固定法蘭 | |||||
WSSX-416B | ||||||
WSSX-480B | ||||||
WSSX-481B | 卡套螺紋 | |||||
WSSX-482B | ||||||
WSSX-483B | ||||||
WSSX-484B | 卡套法蘭 | |||||
WSSX-485B | ||||||
WSSX-486B | ||||||
