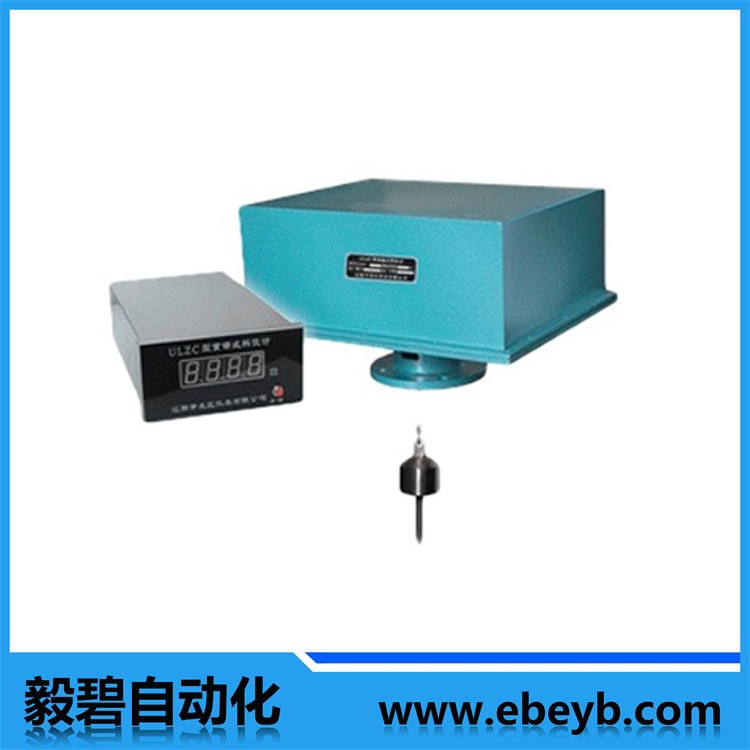

- 商品名稱：重錘式料位計
- 添加時間：2023-08-23 16:22:47
聯系郵箱：ebauto18@126.com
Eby-ULZC重錘式料位計的工作原理是基于物料對重錘的作用力，通過拉繩或鏈條的伸縮來測量高度變化，并將數據傳輸?shù)斤@示器上。
組成部件：
1. 重錘：重錘是設備的核心部分，可以是一個金屬球或其他形狀的重物。它的重量和設計使其能夠與物料保持接觸，并受到其作用力。
2. 拉繩或鏈條：拉繩或鏈條連接重錘與傳感器，用于將重錘的運動傳遞給傳感器。這樣可以測量拉繩或鏈條的長度變化，從而確定物料的高度。
3. 傳感器：傳感器是測量和檢測裝置的一部分，通常使用壓力傳感器、位移傳感器或稱重傳感器。它們能夠感知拉繩或鏈條的運動并將其轉化為電信號。
4. 顯示器：顯示器是設備上的人機界面，用于顯示物料的高度數據。它可以是數字顯示屏或計算機監控系統，以提供清晰可讀的結果。
工作原理：
重錘式料位計的工作原理相對簡單而可靠。在正常運行時，重錘懸掛在儲料容器內，受到容器內物料的壓力作用。如果物料高度增加，重錘會被推向上方；如果物料高度減少，重錘會下沉。
拉繩或鏈條與重錘相連，并通過傳感器和顯示器進行信號傳輸。隨著重錘的位置變化，拉繩或鏈條的長度會相應變化。傳感器測量這種長度變化，并將其轉換為電信號。這些信號經過處理后，會顯示在顯示器上，以便操作人員可以實時了解物料的高度。
優勢：
重錘式料位計具有一些明顯的優點，使其成為工業應用中的常用選擇：
1. 準確性：重錘式料位計能夠提供準確的物料高度測量結果，使操作人員能夠迅速了解儲料容器中的物料水平。
2. 適用性廣泛：無論是液體、顆粒狀還是粉狀物料，重錘式料位計都能夠應對，并在不******型的儲料容器中進行使用。
3. 結構簡單：重錘式料位計的結構簡單，易于安裝和操作。它不依賴于復雜的技術或復雜的電子設備。
4. 維護成本低：由于其簡單結構，重錘式料位計的維護成本較低。定期檢查重錘、傳感器和拉繩的工作狀況，以確保測量的準確性即可。
5. 耐腐蝕性：重錘式料位計通常由不銹鋼或其他耐腐蝕材料制成，適用于一些具有腐蝕性的物料，能夠保持長期的使用壽命。
注意事項：
在使用重錘式料位計時，還需要注意以下幾點：
1. 設備安裝位置：確保重錘與儲料容器內壁之間有足夠的間距，以避免發生碰撞并造成傷害或設備損壞。
2. 物料結塊：對于易結塊的物料，應采取措施防止物料在重錘或傳感器上結塊或附著，以避免測量誤差。
3. 定期檢查：定期檢查重錘、傳感器和拉繩的工作狀態，確保其正常工作。如果發現損壞或異常情況，應及時予以修復或更換。
技術參數:
型號 | Eby-ULZC重錘式料位計 | |||
傳感器（一次表） | 控制顯示儀表（二次表） | |||
測量范圍 | 0~8/16/24/32米 | 電源電壓 | 220VAC±10%，50Hz | |
測量精度 | ±1% | 功耗 | 15W | |
重復性 | ±1% | 環境溫度 | -20~60℃ | |
分辨率 | ±3cm | 數字顯示 | 4位LED顯示 | |
探測速度 | 0.15m/s | 電流輸出 | 4-20mA(不用外加24VDC) | |
測量帶 | 不銹鋼鋼絲繩 | 定時時間 | 15~130分鐘(可設置) | |
重錘重量 | 1.5KG | 報警方式 | 上限、下限報警 | |
電機停轉力矩 | 5N.m | 重量 | 2KG | |
功耗 | 40w | 電流輸出精度 | ±1% | |
環境溫度 | -20~+60℃ | 開孔尺寸 | A橫式:寬156*高76mm | |
重量 | 15KG | B豎式:寬76*高156mm | ||
法蘭標準 | DN80 PN10/國標 | 外形尺寸 | A橫式:長280*寬163*高80mm | |
出線口 | M20*1.5 | B豎式: 長280*寬80*高163mm | ||
總結：
重錘式料位計是一種常見且可靠的裝置，被廣泛應用于各種工業領域。它適用于測量儲料容器中物料的高度，具有準確性高、適用性廣泛、結構簡單和維護成本低等優點。然而，在使用時需要注意安裝位置和定期檢查設備的工作狀況，以確保測量的準確性和長期的可靠性。重錘式料位計將繼續發揮其重要作用，幫助工業生產中的操作人員進行準確的料位監測和管理。
