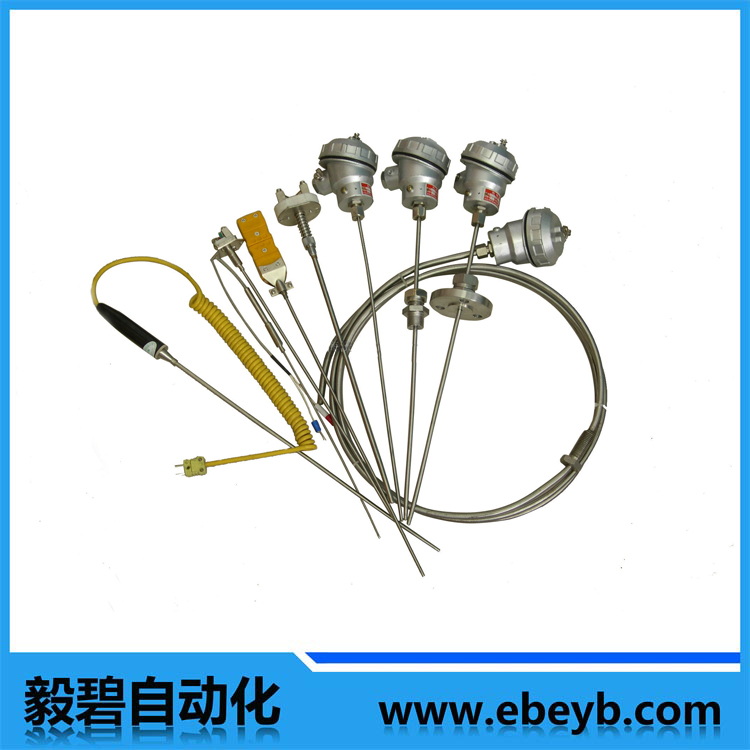

- 商品名稱：熱電阻
- 添加時間：2020-02-28 11:19:07
聯系郵箱：ebauto18@126.com
一、應用
裝配式熱電阻通常和顯示儀表、記錄儀表等配套使用。直接測量生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
1、壓簧式感溫元件，抗振性能好；
2、測量準確度高；
3、機械強度高，耐壓性能好；
4、進口薄膜電阻元件，性能可靠穩定；
三、工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
四、主要技術參數
1、產品執行標準
IEC751
JB／T8622－1997
JB／T8623－1997
2、常溫絕緣電阻
熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ。
3、測溫范圍及允差
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差 |
WZP | Pt100 | -200～+500 | A級 | ±(0.15+0.002|t|) |
B級 | ±(0.30+0.005|t|) | |||
WZC | Cu50Cu100 | -50～+100 | - | ±(0.30+0.006|t|) |
注：t為感溫元件實測溫度******值。
五、產品選型
W 溫度儀表 | |||||||
Z 熱電阻 | |||||||
感溫元件材料 分度號 P鉑熱電阻 pt100 C銅熱電阻 Cu | |||||||
安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 6 固定螺紋錐形保護管式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式 | |||||||
接線盒形式 2 防噴式 3 防水式 4 防爆式 | |||||||
保護管直徑 0 Φ16（其他規格直徑需備注） 1 Φ20（Φ12） 2 Φ20高鋁質管 3 Φ25高鋁質管 | |||||||
工作端形式 G 變截面 | |||||||
W | Z | P | 2 | 3 | 0 | G | 典型型號示例 |
六、規格型號
1、無固定裝置熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 規格 | |
D | L | ||||
WZP-120 WZP2-120 | PT100 | -200-450 | <90s | Φ16 | 300 350 400 450 500 600 700 800 900 1000 1150 1250 |
WZP-120G WZP2-120G | <24s | ||||
WZP-121 WZP2-121 | <45s | Φ12 | |||
WZP-121G WZP2-121G | <24s | ||||
WZP-130 WZP2-130 | <90s | Φ16 | |||
WZP-130G WZP2-130G | <24s | ||||
WZP-131 WZP2-131 | <45s | Φ12 | |||
WZP-131G WZP2-131G | <24s | ||||
WZC-120 | Cu50 Cu100 | -50-150 | <120s | Φ12 | |
WZC-120G | <40s | ||||
WZC-130 | <120s | ||||
WZC-130G | <40s | ||||
WZC-121 | <120s | Φ12 | |||
WZC-121G | <40s | ||||
WZC-131 | <120s | ||||
WZC-131G | <40s | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、變截面型式為鎧裝元件；
3)、保護管直徑、長度可協議訂貨。
2、固定螺紋熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 規格 | |
D | L | ||||
WZP-220 WZP2-220 | PT100 | -200-450 | <90s | Φ16 | 300*150 350*200 400*250 450*300 500*350 600*450 700*550 800*650 900*750 1000*850 1150*1000 1250*1100 |
WZP-220G WZP2-220G | <24s | ||||
WZP-221 WZP2-221 | <45s | Φ12 | |||
WZP-221G WZP2-221G | <24s | ||||
WZP-230 WZP2-230 | <90s | Φ16 | |||
WZP-230G WZP2-230G | <24s | ||||
WZP-231 WZP2-231 | <45s | Φ12 | |||
WZP-231G WZP2-231G | <24s | ||||
WZC-220 | Cu50 Cu100 | -50-150 | <120s | Φ12 | |
WZC-220G | <40s | ||||
WZC-230 | <120s | ||||
WZC-230G | <40s | ||||
WZC-221 | <120s | Φ12 | |||
WZC-221G | <40s | ||||
WZC-231 | <120s | ||||
WZC-231G | <40s | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、變截面型式為鎧裝元件；
3)、保護管直徑、長度可協議訂貨。
3、活動法蘭熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 規格 | |
D | L | ||||
WZP-320 WZP2-320 | PT100 | -200-450 | <90s | Φ16 | 300 350 400 450 500 600 700 800 900 1000 1150 1250 |
WZP-320G WZP2-320G | <24s | ||||
WZP-321 WZP2-321 | <45s | Φ12 | |||
WZP-321G WZP2-321G | <24s | ||||
WZP-330 WZP2-330 | <90s | Φ16 | |||
WZP-330G WZP2-330G | <24s | ||||
WZP-331 WZP2-331 | <45s | Φ12 | |||
WZP-331G WZP2-331G | <24s | ||||
WZC-320 | Cu50 Cu100 | -50-150 | <120s | Φ12 | |
WZC-320G | <40s | ||||
WZC-330 | <120s | ||||
WZC-330G | <40s | ||||
WZC-321 | <120s | Φ12 | |||
WZC-321G | <40s | ||||
WZC-331 | <120s | ||||
WZC-331G | <40s | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、變截面型式為鎧裝元件；
3)、保護管直徑、長度可協議訂貨。
4、固定法蘭熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 規格 | |
D | L | ||||
WZP-420 WZP2-420 | PT100 | -200-450 | <90s | Φ16 | 300*150 350*200 400*250 450*300 500*350 600*450 700*550 800*650 900*750 1000*850 1150*1000 1250*1100 |
WZP-420G WZP2-420G | <24s | ||||
WZP-421 WZP2-421 | <45s | Φ12 | |||
WZP-421G WZP2-421G | <24s | ||||
WZP-430 WZP2-430 | <90s | Φ16 | |||
WZP-430G WZP2-430G | <24s | ||||
WZP-431 WZP2-431 | <45s | Φ12 | |||
WZP-431G WZP2-431G | <24s | ||||
WZC-420 | Cu50 Cu100 | -50-150 | <120s | Φ12 | |
WZC-420G | <40s | ||||
WZC-430 | <120s | ||||
WZC-430G | <40s | ||||
WZC-421 | <120s | Φ12 | |||
WZC-421G | <40s | ||||
WZC-431 | <120s | ||||
WZC-431G | <40s | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、變截面型式為鎧裝元件；
3)、保護管直徑、長度可協議訂貨。
5、固定螺紋錐形保護管式熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 規格 | |
D | L*l | ||||
WZP-620 WZP2-620 | PT100 | -200-450 | <90s | Φ15 | 300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 |
WZP-620A WZP2-620A | |||||
WZP-630 WZP2-620 | |||||
WZP-630A WZP2-630A | |||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、變截面型式為鎧裝元件；
3)、保護管直徑、長度可協議訂貨。
6、活絡管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 規格 | |
D | l | ||||
WZP-52 WZP2-52 | PT100 | -200-450 | M20*1.5 | Φ3 Φ4 Φ5 Φ6 Φ8 | 245 270 295 345 395 445 545 645 745 899 1149 |
WZP-52A WZP2-52A | NPT1/2 | ||||
WZP-53 WZP2-53 | M20*1.5 | ||||
WZP-53A WZP2-53A | NPT1/2 | ||||
WZC-52 | Cu50 Cu100 | -50-150 | M20*1.5 | Φ5 Φ6 Φ8 | |
WZC-52A | NPT1/2 | ||||
WZC-53 | M20*1.5 | ||||
WZC-53A | NPT1/2 | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、元件為鎧裝式；
3)、保護管直徑、長度可協議訂貨。
7、直行管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 規格 | |
D | l | ||||
WZP-72 WZP2-72 | PT100 | -200-450 | M20*1.5 | Φ3 Φ4 Φ5 Φ6 Φ8 | 245 270 295 345 395 445 545 645 745 899 1149 |
WZP-72A WZP2-72A | NPT1/2 | ||||
WZP-73 WZP2-73 | M20*1.5 | ||||
WZP-73A WZP2-73A | NPT1/2 | ||||
WZC-72 | Cu50 Cu100 | -50-150 | M20*1.5 | Φ5 Φ6 Φ8 | |
WZC-72A | NPT1/2 | ||||
WZC-73 | M20*1.5 | ||||
WZC-73A | NPT1/2 | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、元件為鎧裝式；
3)、保護管直徑、長度可協議訂貨。
8、固定螺紋管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 規格 | |
D | l | ||||
WZP-82 WZP2-82 | PT100 | -200-450 | M20*1.5 | Φ3 Φ4 Φ5 Φ6 Φ8 | 245 270 295 345 395 445 545 645 745 899 1149 |
WZP-82A WZP2-82A | NPT1/2 | ||||
WZP-83 WZP2-83 | M20*1.5 | ||||
WZP-83A WZP2-83A | NPT1/2 | ||||
WZC-82 | Cu50 Cu100 | -50-150 | M20*1.5 | Φ5 Φ6 Φ8 | |
WZC-82A | NPT1/2 | ||||
WZC-83 | M20*1.5 | ||||
WZC-83A | NPT1/2 | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、元件為鎧裝式；
3)、保護管直徑、長度可協議訂貨。
9、活動螺紋管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 規格 | |
D | l | ||||
WZP-92 WZP2-92 | PT100 | -200-450 | M20*1.5 | Φ3 Φ4 Φ5 Φ6 Φ8 | 245 270 295 345 395 445 545 645 745 899 1149 |
WZP-92A WZP2-92A | NPT1/2 | ||||
WZP-93 WZP2-93 | M20*1.5 | ||||
WZP-93A WZP2-93A | NPT1/2 | ||||
WZC-92 | Cu50 Cu100 | -50-150 | M20*1.5 | Φ5 Φ6 Φ8 | |
WZC-92A | NPT1/2 | ||||
WZC-93 | M20*1.5 | ||||
WZC-93A | NPT1/2 | ||||
注：1)、保護管材質為304，其余材質可協議訂貨；
2)、元件為鎧裝式；
3)、保護管直徑、長度可協議訂貨。
