一、產品介紹

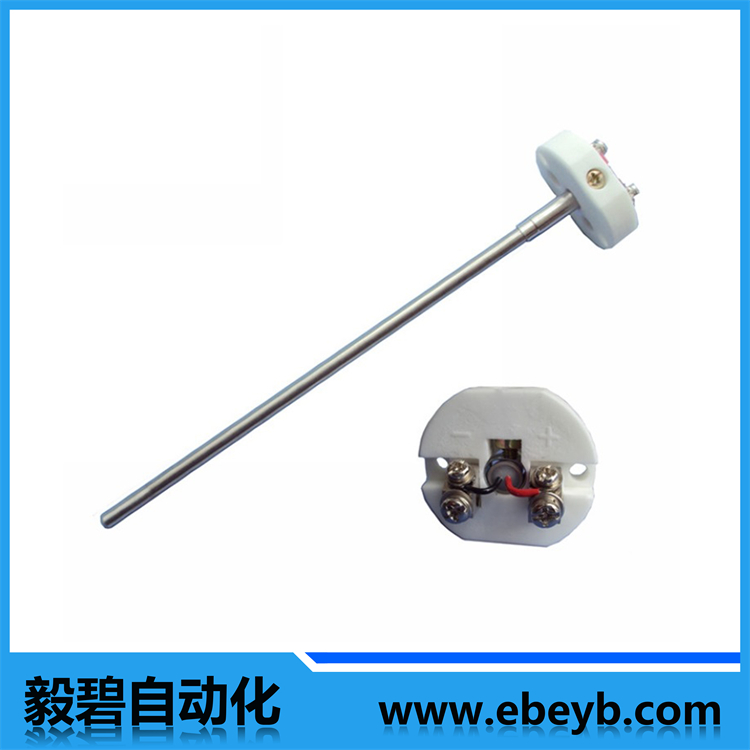

鎧裝熱電偶芯，鎧裝式熱電偶具有細長、容易彎曲、熱響應時間快、耐振動、耐溫、抗壓和堅固耐用等優點。它可用作直接測量，也可以作為裝配式熱電偶的內芯元件，以取代傳統的瓷珠串套式元件。尤其適宜安裝在管道之間狹窄、彎曲和要求快速反應，微型化和特殊測溫場合。
鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。鎧裝熱電偶分絕緣式和接殼式兩種。
二、規格型號
名稱 | 型號 | 分度號 | 規格 | 工作端形式 | |
d | L | ||||
單支鉑銠10-鉑 | WRPK-101 | S | Φ4 Φ5 Φ6 Φ8 | 75 100 150 200 250 300 400 500 750 1000 2000 3000 4000 5000 7500 10000 15000 20000 25000 | 絕緣式 |
WRPK-102 | 接殼式 | ||||
雙支鉑銠10-鉑 | WRPK2-101 | 絕緣式 | |||
WRPK2-102 | 接殼式 | ||||
單支鎳鉻硅-鎳硅 | WRMK-101 | N | Φ1 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 絕緣式 | |
WRMK-102 | 接殼式 | ||||
雙支鎳鉻硅-鎳硅 | WRMK2-101 | 絕緣式 | |||
WRMK2-102 | 接殼式 | ||||
單支鎳鉻-鎳硅 | WRNK-101 | K | 絕緣式 | ||
WRNK-102 | 接殼式 | ||||
雙支鎳鉻-鎳硅 | WRNK2-101 | 絕緣式 | |||
WRNK2-102 | 接殼式 | ||||
單支鎳鉻-銅鎳 | WREK-101 | E | 絕緣式 | ||
WREK-102 | 接殼式 | ||||
雙支鎳鉻-銅鎳 | WREK2-101 | 絕緣式 | |||
WREK2-102 | 接殼式 | ||||
單支銅-銅鎳 | WRCK-101 | T | 絕緣式 | ||
WRCK-102 | 接殼式 | ||||
雙支銅-銅鎳 | WRCK2-101 | 絕緣式 | |||
WRCK2-102 | 接殼式 | ||||
單支鐵-銅鎳 | WRFK-101 | J | 絕緣式 | ||
WRFK-102 | 接殼式 | ||||
雙支鐵-銅鎳 | WRFK2-101 | 絕緣式 | |||
WRFK2-102 | 接殼式 | ||||
