- 商品名稱：智能電容差壓變送器
- 添加時間：2023-08-25 10:46:15
聯系郵箱：ebauto18@126.com

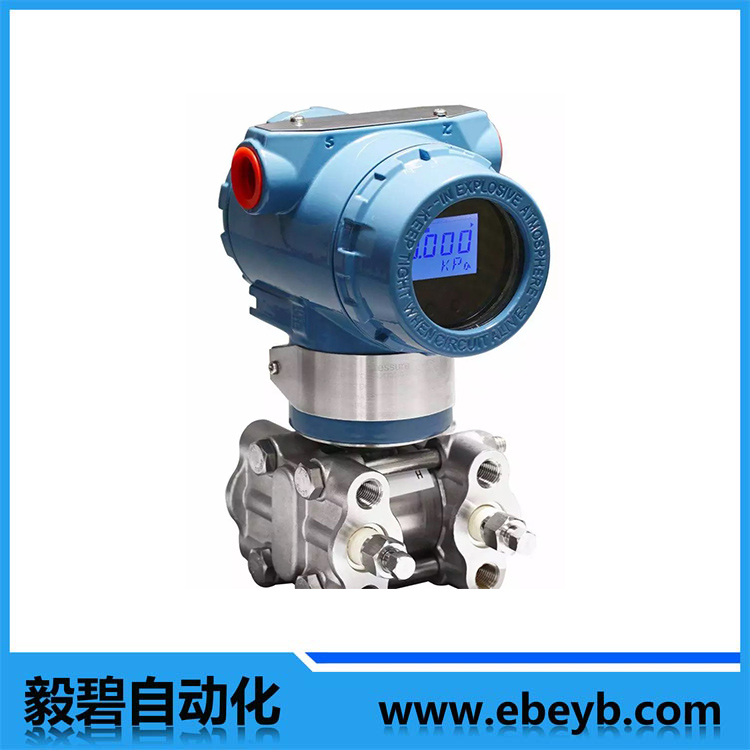

Eby3351GP型智能電容差壓變送器是一種常用于工業過程控制和測量領域的儀器設備，用于測量兩個介質之間的差壓，并將差壓信號轉換為標準的電流或電壓信號輸出。下面將對智能電容差壓變送器進行詳細介紹。
一、基本原理
智能電容差壓變送器利用電容傳感器測量介質之間的差壓。其原理是將兩個平行金屬板之間的空氣或液體作為電介質，形成一個可變電容。當被測介質的壓力變化時，電容值也會相應改變。通過測量電容的變化，可以得到差壓的信息。
二、性能特點
1. 高精度：智能電容差壓變送器具有較高的測量精度，通?？蛇_到0.1%以內，能夠滿足精確測量的需求。
2. 寬量程：智能電容差壓變送器的量程范圍廣泛，可以根據實際應用需要進行靈活選擇。
3. 高穩定性：該變送器具有良好的溫度和時間穩定性，能夠在不同工作環境下保持測量的準確性。
4. 多種輸出信號：智能電容差壓變送器可以輸出標準的模擬電流信號或電壓信號，便于與其他儀表或控制系統進行連接。
5. 內置智能功能：該變送器內置了智能化的信號處理和報警功能，能夠?qū)崟r監測差壓信號的變化，并進行相應的處理和報警。
三、技術參數
測量介質 | 液體，氣體或蒸汽 |
測量范圍 | 0，0.125~40MPa |
輸出信號 | 4-20mA |
供電電源 | 24VDC |
負載特性 | R≤50 |
防爆 | dⅡBT4 iaⅡCT4 |
量程和零點 | 外部連接可調 |
溫度范圍 | 放大器工作溫度范圍:-29~+93℃ 灌充硅油的測量元件:-40~+104℃ 法蘭式變送器灌充高溫硅油時:+15~+315℃,普通硅油:-40~+104℃ |
靜壓 | 4、10、25、32Mpa |
濕度 | 相對濕度為0~100% |
精確度 | +0.1%FS、+0.2%FS |
結構材料 | 隔離膜片:316LSST,哈氏合金C或蒙乃爾 法蘭和接頭:電鍍碳鋼哈氏合金C或蒙乃爾 接觸介質”O(jiān)”型圓:氟橡膠 |
電纜連接孔 | G1/2 |
四、 型號規格表
Eby3351GP | 差壓變送器 | |||||||
代號 | 量程范圍 | |||||||
0-1~6Kpa | ||||||||
0-6~40Kpa | ||||||||
0-40~250Kpa | ||||||||
0-0.16~1Mpa | ||||||||
0-0.4~2.5Mpa | ||||||||
0-1.6~10Mpa | ||||||||
代號 | 輸出信號 | |||||||
非智能型(4~20mA輸出) | ||||||||
智能型(HART協議) | ||||||||
代號 | 結構材料 | |||||||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 管充液體 | |||||
316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | |||||
316不銹鋼 | 316不銹鋼 | 哈氏合金 | ||||||
316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||
316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||
哈氏合金 | 哈氏合金 | 哈氏合金 | ||||||
哈氏合金 | 哈氏合金 | 蒙乃爾 | ||||||
蒙乃爾 | 蒙乃爾 | 蒙乃爾 | ||||||
代號 | 壓力連接 | |||||||
4 | ||||||||
10 | ||||||||
代號 | 其它特殊要求 | |||||||
0~100%線性指示表 | ||||||||
LCD數字顯示器 | ||||||||
管裝彎安裝板 | ||||||||
板裝彎安裝板 | ||||||||
管裝平安裝板 | ||||||||
1/2-14NPT錐管內螺紋接頭 | ||||||||
1/2-14NPT引壓接頭后部焊接引壓管 | ||||||||
丁字型螺紋接頭M20×1.5 | ||||||||
隔爆型dⅡBT4 | ||||||||
本安型I Ⅱ CT6 | ||||||||
上述選型表不含選型代碼，如需請聯系我們謝謝！ | ||||||||
五、應用領域
智能電容差壓變送器廣泛應用于工業自動化控制和過程測量領域，主要包括以下幾個方面：
1. 液位測量：可用于測量液體介質在容器或管道中的差壓，從而實現對液位的準確監測和控制。
2. 氣體流量測量：通過測量氣體在管道中的差壓，可以計算出氣體的流量，用于工藝過程的管道流量控制。
3. 風速測量：利用差壓傳感器和合適的裝置，可以測量大氣中的風速，常用于氣象觀測和風力發電等領域。
4. 過濾器堵塞監測：差壓變送器可用于監測過濾器、濾芯等過濾裝置的堵塞情況，及時提醒更換或清洗。
5. 渦輪流量計輔助測量：與渦輪流量計配合使用，可以提高流量計的精度和穩定性。
六、總結
智能電容差壓變送器是一種功能強大、性能穩定的儀器設備，廣泛應用于工業控制和測量領域。它通過測量介質之間的差壓，實現對液位、氣體流量等參數的準確測量和控制，具有高精度、寬量程、高穩定性和智能化功能等特點。該設備在工業自動化和過程控制中起著重要的作用，為生產過程的安全性和穩定性提供了有效的保障。
